电力设备运维系统的制作方法

本发明涉及电力技术领域，尤其涉及电力设备运维系统。

背景技术：

传统的电力设备运维服务采用的是线下的、人工的方式进行。主要是运维人员按固定巡视计划巡视，使用手工的设备仪器对电力设备进行拍照、测温、测压、计量和环境维护等工作，如果遇突发情况则进行抢修。巡视完成后，由人工编写纸质运维月报。线下的运维工作对个人经验和素质要求高，设备风险性高，人员工作量大、人工成本高。工作属于事后监督型，不能提前发现和预测问题，不能主动响应用户的需求。

技术实现要素：

本发明的主要目的在于解决现有技术中通过人工手段进行电力设备运维服务存在的上述技术问题。

为实现上述目的，本发明提供一种电力设备运维系统，所述系统包括：

采集设备，用于采集用能监测信息、设备运行参数监测信息以及配电房内的环境监测信息，并通过网络传输将所述用能监测信息以及环境监测信息发送至服务器；

服务器，用于接收所述用能监测信息、设备运行参数监测信息以及环境监测信息，并将所述用能监测信息、设备运行参数监测信息以及环境监测信息推送至中心运维软件、用户运维软件以及电工运维软件；

中心管理终端，内置有中心运维软件；

用户终端，内置有用户运维软件；

电工终端，内置有电工运维软件。

可选的，所述中心运维软件包括：

资源管理模块，用于根据所述用能监测信息进行电量信息统计、负荷信息统计；

所述资源管理模块还用于存储配电房的概览信息；

设备管理模块，用于对托管对象、设备类别、设备台账以及一次接线图进行管理。

可选的，所述中心运维软件还包括：

监控中心模块，包括地图监控子模块、客户总览子模块以及配电房监控子模块；

其中，

所述地图监控子模块用于实现在显示页面上展示配电房位置以及电工位置；

客户总览子模块用于按地区在显示页面上显示客户列表，客户总览子模块还用于客户记录查询；

配电房监控子模块用于在显示页面上显示配电房概览信息、实时监控信息、运维信息以及设备信息，所述配电房概览信息包括各个配电房的基本信息、告警的配电房的基本信息、以及存在缺陷的配电房的基本信息，实时监控信息包括配电房的环境监测信息，所述环境监测信息包括配电房内的设备温湿度数据、烟感监测数据以及视频监控数据，运维信息包括配电房的巡视记录信息、缺陷记录信息以及抢修记录信息，设备信息包括配电房的一次接线图以及配电房内各个设备的基本信息。

可选的，所述中心运维软件还包括：

智能运维管理模块，包括巡视管理子模块、缺陷管理子模块、设备维保管理子模块、运行月报管理子模块、故障抢修管理子模块以及预订试验子模块；

其中，

巡视管理子模块用于制定、编辑和删除巡视计划，以及制定巡视周期；

缺陷管理子模块用于对配电房内设备的缺陷类别、缺陷原因以及缺陷单进行管理；

设备维护管理子模块用于管理配电房内设备的日常维护保养记录；

运行日报管理子模块用于填写和生成运维日报，以及对运维日报进行统计分析；

设备抢修管理子模块用于对配电房内设备的故障进行抢修以及记录；

预订试验子模块用于对配电房内设备的性能进行试验。

可选的，所述设备抢修管理子模块用于：

根据所述用能监测信息、设备运行参数监测信息以及环境监测信息，监测配电房内设备是否存在故障；

若配电房内设备存在故障，则发送派工提醒至电工运维软件。

可选的，所述若配电房内设备存在故障，则发送派工提醒至电工运维软件包括：

若配电房内设备存在故障，则获取各个电工终端通过内置的电工运维软件上报的状态信息以及位置信息；

基于所述状态信息以及位置信息，确定与设备存在故障的配电房距离最近且状态信息为空闲状态的目标电工终端，并发送派工提醒至所述目标电工终端内置的电工运维软件。

可选的，所述发送派工提醒至所述目标电工终端内置的电工运维软件包括：

获取所述目标电工终端的电工运维软件上报的电工能力信息；

检测当前配电房内设备存在的故障是否在所述电工能力信息对应的可解决故障范围内；

若当前配电房内设备存在的故障在所述电工能力信息对应的可解决故障范围内，则发送派工提醒至所述目标电工终端内置的电工运维软件。

可选的，所述若配电房内设备存在故障，则发送派工提醒至电工运维软件包括：

若配电房内设备存在故障，则获取各个电工终端通过内置的电工运维软件上报的状态信息、位置信息以及电工能力信息；

根据所述电工能力信息，从所述各个电工终端中确定可解决配电房内设备存在的故障的待选电工终端；

基于所述状态信息以及位置信息，从所述待选电工终端中确定与设备存在故障的配电房距离最近且状态信息为空闲状态的目标电工终端，并发送派工提醒至所述目标电工终端内置的电工运维软件。

可选的，所述用户终端内置的用户运维软件的首页展示重点指标，用户运维软件还包括监控模块、告警模块以及用户中心模块，其中，监控模块用于实时展示用能监测信息、设备运行参数监测信息以及环境监测信息，监控模块还用于展示用能监测信息的历史曲线、设备运行参数监测信息的历史曲线；告警模块用于展示历史告警信息；用户中心模块用于展示用户个人信息。

可选的，所述电工终端内置的电工运维软件包括：

巡视管理模块用于制定、编辑和删除巡视计划，以及制定巡视周期；

缺陷管理模块用于对配电房内设备的缺陷类别、缺陷原因以及缺陷单进行管理；

故障抢修模块，用于显示接收到的派工提醒。

本发明公开了一种电力设备运维系统，包括：采集设备，用于采集用能监测信息、设备运行参数监测信息以及配电房内的环境监测信息，并通过网络传输将所述用能监测信息以及环境监测信息发送至服务器；服务器，用于接收所述用能监测信息、设备运行参数监测信息以及环境监测信息，并将所述用能监测信息、设备运行参数监测信息以及环境监测信息推送至中心运维软件、用户运维软件以及电工运维软件；中心管理终端，内置有中心运维软件；用户终端，内置有用户运维软件；电工终端，内置有电工运维软件。通过本发明，基于监测数据提供线上线下一体化智能运维管理。解决企业专业电工不足、人员效率较低、设备管理水平差的痛点，实现规范管理、及时预警、快速响应，提升企业设备运维水平。

附图说明

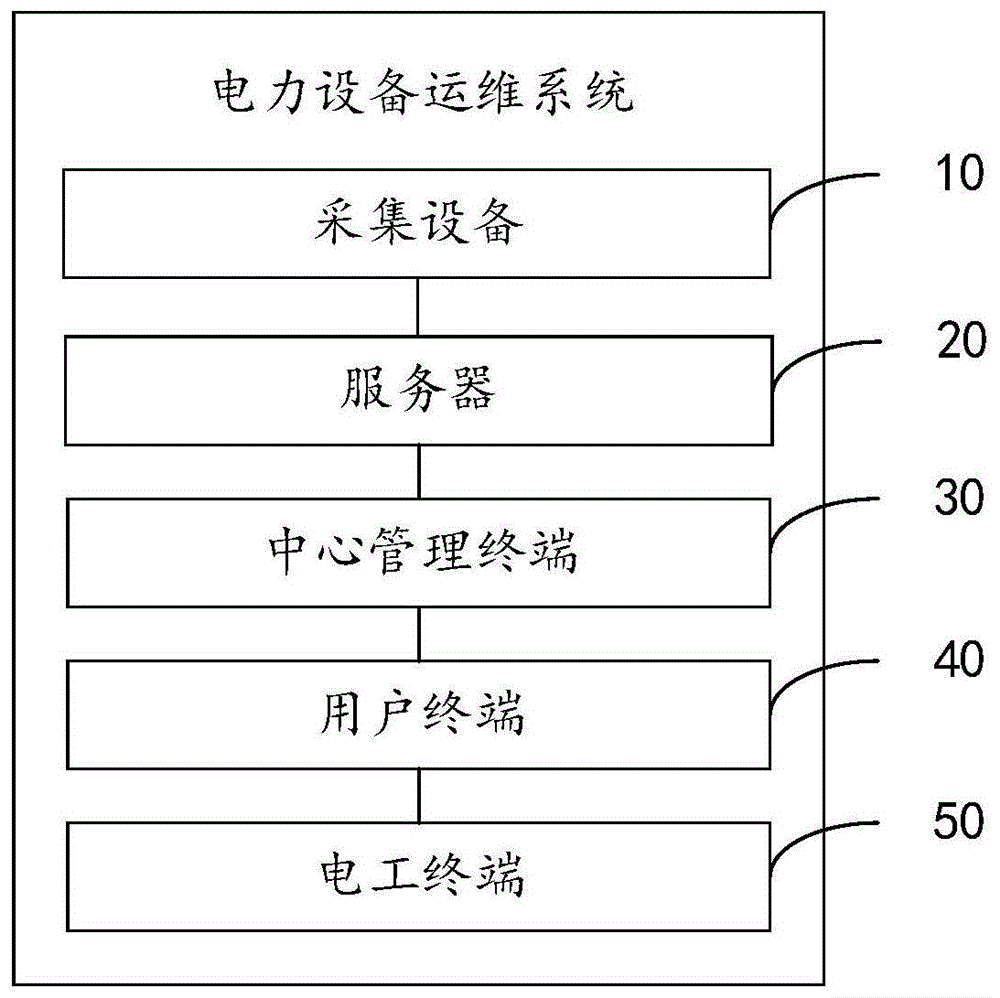

图1为本发明电力设备运维系统一实施例的系统架构示意图。

本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

现有技术中，电力设备运维服务采用的是线下的、人工的方式进行。这种运维方式存在以下问题：

人员运维水平参差不齐，人员技术水平不一，专业资质缺乏，考核机制不健全，运维组织松散，人员流动量大，运维专业化程度低。

管理手段落后：运维管理经验不足，管理手段落后，往往是事后弥补，缺少预先发现和定位风险的能力，没有线上和线下的协同互动能力。

运维成本高：由于管理方式粗放、运维知识和能力没有固化和传承，所以人力成本、设备维护保养、检修、抢修成本高。

运维风险自担：由于自运维的组织方式，往往是小疏忽，大事故，运维风险高，责任大。

而随着云计算、物联网、大数据和移动应用技术的不断发展和普及，企业迫切的需要一种能够安全、快速、高效方法和系统来满足实际业务的需要。本发明提出的电力设备运维系统，即是利用物联网，移动技术及大数据分析来实现电力设备智能化运维。

参照图1，图1为本发明电力设备运维系统一实施例的系统架构示意图。如图1所示，电力设备运维系统包括：

采集设备10，用于采集用能监测信息、设备运行参数监测信息以及配电房内的环境监测信息，并通过网络传输将所述用能监测信息以及环境监测信息发送至服务器；

本实施例中，采集设备设置于用户的配电房内，用于采集配电房内电力设备的用能监测信息、设备运行参数监测信息以及配电房内的环境监测信息。其中，环境监测信息包括配电房内的设备温湿度数据、烟感监测数据以及视频监控数据。其中，可以在需要监测的各个用户的配电房内设置采集设备，从而可以采集得到各个用户的配电房内电力设备的用能监测信息、设备运行参数监测信息以及配电房内的环境监测信息，然后将采集得到的各个用户的配电房内电力设备的用能监测信息、设备运行参数监测信息以及配电房内的环境监测信息通过网络传输发送至服务器。

服务器20，服务器，用于接收所述用能监测信息、设备运行参数监测信息以及环境监测信息，并将所述用能监测信息、设备运行参数监测信息以及环境监测信息推送至中心运维软件、用户运维软件以及电工运维软件；

本实施例中，服务器可以是本地服务器也可以是云服务器。服务器接收到用能监测信息、设备运行参数监测信息以及环境监测信息，并将用能监测信息、设备运行参数监测信息以及环境监测信息推送至中心运维软件、用户运维软件以及电工运维软件，以供在中心运维软件所属的中心管理终端的屏幕上、用户运维软件所属的用户终端的屏幕上以及电工运维软件所属的电工终端的屏幕上显示。

中心管理终端30，内置有中心运维软件；

本实施例中，中心运维软件包括：

资源管理模块，用于根据所述用能监测信息进行电量信息统计、负荷信息统计；所述资源管理模块还用于存储配电房的概览信息；设备管理模块，用于对托管对象、设备类别、设备台账以及一次接线图进行管理。

本实施例中，中心运维软件包括的资源管理模块用于根据用能监测信息进行电量信息统计、负荷信息统计，该资源管理模块还用于存储配电房的概览信息；中心运维软件包括的设备管理模块，包含了托管对象管理、设备类别管理、设备台账维护、一次接线图管理等内容。

进一步地，一实施例中，中心运维软件还包括：

监控中心模块，包括地图监控子模块、客户总览子模块以及配电房监控子模块；

其中，

所述地图监控子模块用于实现在显示页面上展示配电房位置以及电工位置；

客户总览子模块用于按地区在显示页面上显示客户列表，客户总览子模块还用于客户记录查询；

配电房监控子模块用于在显示页面上显示配电房概览信息、实时监控信息、运维信息以及设备信息，所述配电房概览信息包括各个配电房的基本信息、告警的配电房的基本信息、以及存在缺陷的配电房的基本信息，实时监控信息包括配电房的环境监测信息，所述环境监测信息包括配电房内的设备温湿度数据、烟感监测数据以及视频监控数据，运维信息包括配电房的巡视记录信息、缺陷记录信息以及抢修记录信息，设备信息包括配电房的一次接线图以及配电房内各个设备的基本信息。

本实施例中，中心运维软件包括的监控中心模块包含了地图监控、客户总览、配电房监控等内容。其中地图监控实现在页面的地图上展示配电房、电工位置；客户总览实现页面按地区显示客户列表，并可以查询客户记录。配电房监控包含配电房概览、实时监控、运维信息、设备信息。其中，配电网房概览实现配电房基本信息，告警的配电房信息、存在缺陷的配电房信息展示等，实时监控实现配电房视频监控；运维信息展示配电房的巡视、缺陷、抢修等运维信息。设备信息展示配电房的一次接线图、设备信息等。

进一步地，一实施例中，中心运维软件还包括：

智能运维管理模块，包括巡视管理子模块、缺陷管理子模块、设备维保管理子模块、运行月报管理子模块、故障抢修管理子模块以及预订试验子模块；

其中，

巡视管理子模块用于制定、编辑和删除巡视计划，以及制定巡视周期；

缺陷管理子模块用于对配电房内设备的缺陷类别、缺陷原因以及缺陷单进行管理；

设备维护管理子模块用于管理配电房内设备的日常维护保养记录；

运行日报管理子模块用于填写和生成运维日报，以及对运维日报进行统计分析；

设备抢修管理子模块用于对配电房内设备的故障进行抢修以及记录；

预订试验子模块用于对配电房内设备的性能进行试验。

本实施例中，智能运维管理模块包含了巡视管理、缺陷管理、设备维保管理、运行月报、故障抢修管理、预订试验几个部分。

巡视管理：包含巡视计划的制定、编辑和删除，巡视周期的制定等；

缺陷管理：包含了缺陷类别管理、缺陷原因管理、缺陷单管理等内容；

设备维保管理：设备日常维护保养记录；

故障抢修管理：对设备和配电房的故障进行抢修和记录；

预订试验：对设备性能进行试验；

运维月报：填写和生成运维月报及统计分析等。

进一步地，一实施例中，设备抢修管理子模块用于：

根据所述用能监测信息、设备运行参数监测信息以及环境监测信息，监测配电房内设备是否存在故障；若配电房内设备存在故障，则发送派工提醒至电工运维软件。

本实施例中，中心运维软件将采集设备发送的一个或多个用户配电房内电力设备的用能监测信息、设备运行参数监测信息以及环境监测信息与预先设置的正常的用能监测信息、设备运行参数监测信息以及环境监测信息进行比对，若至少一项信息差异较大，则认为对应的用户配电房内的电力设备存在故障，则发送派工提醒至电工运维软件，以供电工运维软件所属的电工终端侧的电工及时对存在故障的电力设备进行抢修。

进一步地，一实施例中，所述若配电房内设备存在故障，则发送派工提醒至电工运维软件包括：

若配电房内设备存在故障，则获取各个电工终端通过内置的电工运维软件上报的状态信息以及位置信息；基于所述状态信息以及位置信息，确定与设备存在故障的配电房距离最近且状态信息为空闲状态的目标电工终端，并发送派工提醒至所述目标电工终端内置的电工运维软件。

本实施例中，为了使存在故障的电力设备能第一时间被修复，当配电房内设备存在故障时，获取各个电工终端通过内置的电工运维软件上报的状态信息以及位置信息；首先根据状态信息，确定处于空闲状态的电工终端，然后根据处于空闲状态的电工终端的位置信息以及设备存在故障的配电房的位置计算处于空闲状态的各个电工终端与设备存在故障的配电房的距离，从而从处于空闲状态的各个电工终端中确定与设备存在故障的配电房距离最近的电工终端，作为目标电工终端，并发送派工提醒至目标电工终端内置的电工运维软件，以供该目标电工终端侧的电工能第一时间对存在故障的电力设备进行抢修，提高了抢修效率。

进一步地，一实施例中，所述发送派工提醒至所述目标电工终端内置的电工运维软件包括：

获取所述目标电工终端的电工运维软件上报的电工能力信息；

检测当前配电房内设备存在的故障是否在所述电工能力信息对应的可解决故障范围内；

若当前配电房内设备存在的故障在所述电工能力信息对应的可解决故障范围内，则发送派工提醒至所述目标电工终端内置的电工运维软件。

本实施例中，考虑到故障的难易度不同，为了避免收到抢修任务的电工无法对设备的故障进行处理的情况发生。需要进一步获取目标电工终端的电工运维软件上报的电工能力信息。该电工能力信息中记录有该目标电工终端侧的电工可处理的故障范围，检测当前配电房内设备存在的故障是否在电工能力信息对应的可解决故障范围内，若当前配电房内设备存在的故障在电工能力信息对应的可解决故障范围内，则发送派工提醒至目标电工终端内置的电工运维软件，进一步保证了该目标电工终端侧的电工能第一时间对存在故障的电力设备进行抢修，提高了抢修效率。

进一步地，一实施例中，所述若配电房内设备存在故障，则发送派工提醒至电工运维软件包括：

若配电房内设备存在故障，则获取各个电工终端通过内置的电工运维软件上报的状态信息、位置信息以及电工能力信息；

根据所述电工能力信息，从所述各个电工终端中确定可解决配电房内设备存在的故障的待选电工终端；

基于所述状态信息以及位置信息，从所述待选电工终端中确定与设备存在故障的配电房距离最近且状态信息为空闲状态的目标电工终端，并发送派工提醒至所述目标电工终端内置的电工运维软件。

本实施例中，当配电房内设备存在故障时，获取各个电工终端通过内置的电工运维软件上报的状态信息、位置信息以及电工能力信息。而电工能力信息中记录有对应的电工终端侧的电工可处理的故障范围，因此，为了保证故障能被及时处理，首先根据各个电工终端通过内置的电工运维软件上报的电工能力信息，从各个电工终端中确定可解决配电房内设备存在的故障的待选电工终端。例如，当前接收到电工终端1通过内置的电工运维软件上报的状态信息1、位置信息1以及电工能力信息1；接收到电工终端2通过内置的电工运维软件上报的状态信息2、位置信息2以及电工能力信息2；接收到电工终端3通过内置的电工运维软件上报的状态信息3、位置信息3以及电工能力信息3；接收到电工终端4通过内置的电工运维软件上报的状态信息4、位置信息4以及电工能力信息4；接收到电工终端5通过内置的电工运维软件上报的状态信息5、位置信息5以及电工能力信息5。若当前配电房内设备存在的故障处于电工能力信息1、电工能力信息2以及电工能力信息3对应的电工终端侧的电工可处理的故障范围内，则以电工能力信息1、电工能力信息2以及电工能力信息3对应的电工终端1、电工终端2以及电工终端3作为待选电工终端。然后根据电工终端1、电工终端2以及电工终端3对应的状态信息1、状态信息2以及状态信息3，确定处于空闲状态的电工终端，若电工终端2以及电工终端3对应的状态信息2以及状态信息3为空闲状态，则计算电工终端2对应的位置信息2与设备存在故障的配电房的距离1，计算电工终端3对应的位置信息3与设备存在故障的配电房的距离2，从距离1以及距离2中选取最小值，若距离1为最小值，则以电工终端2作为目标电工终端，并发送派工提醒至目标电工终端内置的电工运维软件。保证了该目标电工终端侧的电工能第一时间对存在故障的电力设备成功抢修，提高了抢修效率。

用户终端40，内置有用户运维软件；

本实施例中，用户终端内置的用户运维软件的首页展示重点指标，用户运维软件还包括监控模块、告警模块以及用户中心模块，其中，监控模块用于实时展示用能监测信息、设备运行参数监测信息以及环境监测信息，监控模块还用于展示用能监测信息的历史曲线、设备运行参数监测信息的历史曲线；告警模块用于展示历史告警信息；用户中心模块用于展示用户个人信息。

电工终端50，内置有电工运维软件。

本实施例中，所述电工终端内置的电工运维软件包括：

巡视管理模块用于制定、编辑和删除巡视计划，以及制定巡视周期；

缺陷管理模块用于对配电房内设备的缺陷类别、缺陷原因以及缺陷单进行管理；

故障抢修模块，用于显示接收到的派工提醒。

本实施例中，电力设备运维系统包括：

采集设备，用于采集用能监测信息、设备运行参数监测信息以及配电房内的环境监测信息，并通过网络传输将所述用能监测信息以及环境监测信息发送至服务器；服务器，用于接收所述用能监测信息、设备运行参数监测信息以及环境监测信息，并将所述用能监测信息、设备运行参数监测信息以及环境监测信息推送至中心运维软件、用户运维软件以及电工运维软件；中心管理终端，内置有中心运维软件；用户终端，内置有用户运维软件；电工终端，内置有电工运维软件。

该系统具备如下特征：

1、秉承供电局的业务规范，实现专业化、规范化、标准化、精细化的管理思路。

2、推行现场标准化作业管理，控制现场作业的盲目性和随意性，遏止习惯性违章行为，保障人身安全，保证作业质量，规范一线员工作业行为。

3、完整的固化供电局颁布的标准缺陷表象、缺陷原因、缺陷部位、缺陷类别和标准解决方案；填报、处理缺陷时，从标准缺陷体系中进行选择；构建动态缺陷知识库，辅助缺陷处理人员进行缺陷原因分析。

4、预规划巡视路线及巡视范围，结合巡视标准和移动终端的先进技术，提高巡视规范性。

5、建立抢修进度信息共享中心，抢修指挥人员、现场抢修人员和停电客户均可通过网络实时反馈信息和获取信息，减少信息流通环节。

通过该系统可以实现以下有益效果：

1、在安全保障方面，在线监测装置能够及时监测异物入侵，火灾隐患，电流越限等安全隐患，及时响应，保障电气设备安全稳定运行，提高供电可靠性。

2、在运维成本方面，由于有了在线监测装置，能够实时从配电房采集数据，可以降低人工巡视的频率，节省人力成本。

3、在收益方面，在容改需的政策下，由于实时的监测用电需量，可以根据实际情况优化需量申报策略，节能需量电费。另外，由于全面的掌握了电量消耗数据，还可以在不影响生产的情况下，参与需求侧响应，获取需求侧响应收入。

4、通过采集的电量数据，可进行能效分析，采取针对性的节能降耗措施，减少电费支出。

在此处所提供的说明书中，说明了大量具体细节。然而，能够理解，本发明的实施例可以在没有这些具体细节的情况下实践。在一些实例中，并未详细示出公知的方法、结构和技术，以便不模糊对本说明书的理解。

类似地，应当理解，为了精简本公开并帮助理解各个发明方面中的一个或多个，在上面对本发明的示例性实施例的描述中，本发明的各个特征有时被一起分组到单个实施例、图、或者对其的描述中。然而，并不应将该公开的方法解释成反映如下意图：即所要求保护的本发明要求比在每个权利要求中所明确记载的特征更多的特征。更确切地说，如下面的权利要求书所反映的那样，发明方面在于少于前面公开的单个实施例的所有特征。因此，遵循具体实施方式的权利要求书由此明确地并入该具体实施方式，其中每个权利要求本身都作为本发明的单独实施例。

本领域那些技术人员可以理解，可以对实施例中的设备中的模块进行自适应性地改变并且把它们设置在与该实施例不同的一个或多个设备中。可以把实施例中的模块或单元或组件组合成一个模块或单元或组件，以及此外可以把它们分成多个子模块或子单元或子组件。除了这样的特征和/或过程或者单元中的至少一些是相互排斥之外，可以采用任何组合对本说明书(包括伴随的权利要求、摘要和附图)中公开的所有特征以及如此公开的任何方法或者设备的所有过程或单元进行组合。除非另外明确陈述，本说明书(包括伴随的权利要求、摘要和附图)中公开的每个特征可以由提供相同、等同或相似目的的替代特征来代替。

此外，本领域的技术人员能够理解，尽管在此所述的一些实施例包括其它实施例中所包括的某些特征而不是其它特征，但是不同实施例的特征的组合意味着处于本发明的范围之内并且形成不同的实施例。例如，在下面的权利要求书中，所要求保护的实施例的任意之一都可以以任意的组合方式来使用。

本发明的各个部件实施例可以以硬件实现，或者以在一个或者多个处理器上运行的软件模块实现，或者以它们的组合实现。本领域的技术人员应当理解，可以在实践中使用微处理器或者数字信号处理器(dsp)来实现根据本发明实施例中的一些或者全部部件的一些或者全部子模块。本发明还可以实现为用于执行这里所描述的方法的一部分或者全部的设备或者装置程序(例如，计算机程序和计算机程序产品)。这样的实现本发明的程序可以存储在计算机可读介质上，或者可以具有一个或者多个信号的形式。这样的信号可以从因特网网站上下载得到，或者在载体信号上提供，或者以任何其他形式提供。

应该注意的是上述实施例对本发明进行说明而不是对本发明进行限制，并且本领域技术人员在不脱离所附权利要求的范围的情况下可设计出替换实施例。在权利要求中，不应将位于括号之间的任何参考符号构造成对权利要求的限制。单词“包含”不排除存在未列在权利要求中的元件或步骤。位于元件之前的单词“一”或“一个”不排除存在多个这样的元件。本发明可以借助于包括有若干不同元件的硬件以及借助于适当编程的计算机来实现。在列举了若干装置的单元权利要求中，这些装置中的若干个可以是通过同一个硬件项来具体体现。单词第一、第二、以及第三等的使用不表示任何顺序。可将这些单词解释为名称。
