Spring Boot + flowable 快速实现工作流

这是一个或许对你有用的社群

一对一交流/面试小册/简历优化/求职解惑，欢迎加入「」知识星球。下面是星球提供的部分资料：

这是一个或许对你有用的开源项目

国产 Star 破 10w+ 的开源项目，前端包括管理后台 + 微信小程序，后端支持单体和微服务架构。

功能涵盖 RBAC 权限、SaaS 多租户、数据权限、商城、支付、工作流、大屏报表、微信公众号、CRM 等等功能：

【国内首批】支持 JDK 21+ SpringBoot 3.2.0、JDK 8 + Spring Boot 2.7.18 双版本

基于 Spring Boot + MyBatis Plus + Vue & Element 实现的后台管理系统 + 用户小程序，支持 RBAC 动态权限、多租户、数据权限、工作流、三方登录、支付、短信、商城等功能

flowable-6.6.0 运行 官方demo

参考文档：

1、从官网下载flowable-6.6.0 :

2、将压缩包中的flowable-6.6.0warsflowable-ui.war丢到Tomcat中跑起来

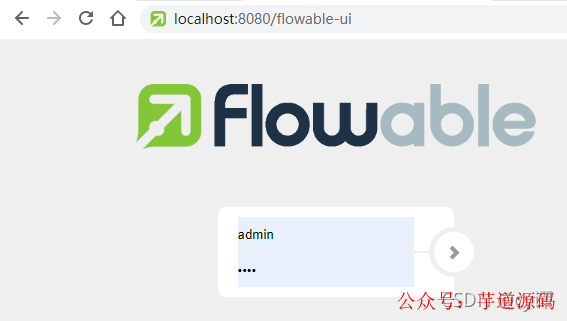

3、打开:8080/flowable-ui用账户：admin/test 登录

4、进入APP.MODELER创建流程，之后可以导出流程到项目中使用，或者配置apache-tomcat-9.0.37webappsflowable-uiWEB-INFclassesflowable-default.properties连接本地数据库

注意：需要将java驱动jar（mysql-connector-java-5.1.45.jar）复制到apache-tomcat-9.0.37webappsflowable-restWEB-INFlib

这样创建的流程后端程序就能直接使用

基于 Spring Cloud Alibaba + Gateway + Nacos + RocketMQ + Vue & Element 实现的后台管理系统 + 用户小程序，支持 RBAC 动态权限、多租户、数据权限、工作流、三方登录、支付、短信、商城等功能

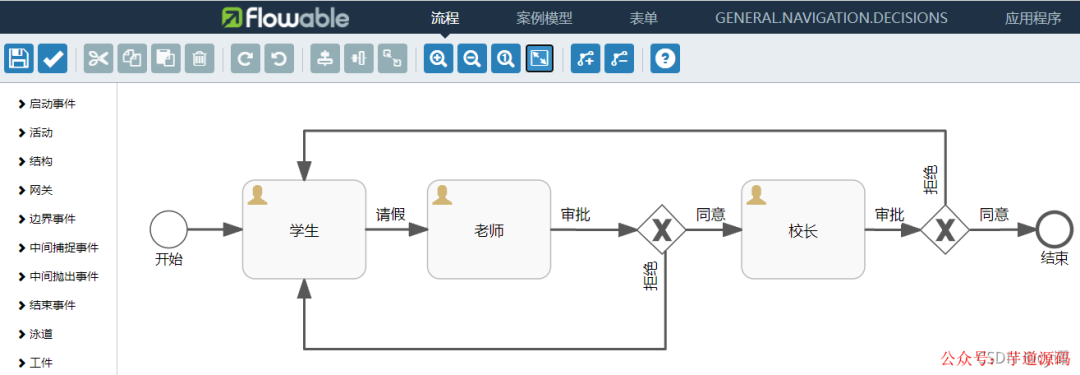

根据业务需要在 flowable-ui>APP.MODELER里面绘制流程图，示例如上图。先解释一些概念。

简单的工作流大概就这些元素(还有很多这里就不扩展了)。下面描述一下工作流是如何流动的。

首先启动了工作流后，由【开始】节点自动流向【学生】节点，等待该任务执行。任务被分配的学生用户执行后流向 【老师】节点，再次等待该任务执行。被分配的老师用户执行后流向 【网关】，网关以此检查每个出口，流向符合条件的任务，比如这里老师执行任务时是同意，就流向【校长】节点，等待该任务执行。执行后跟老师类似，同意后就流向【结束】节点，整个流程到此结束。

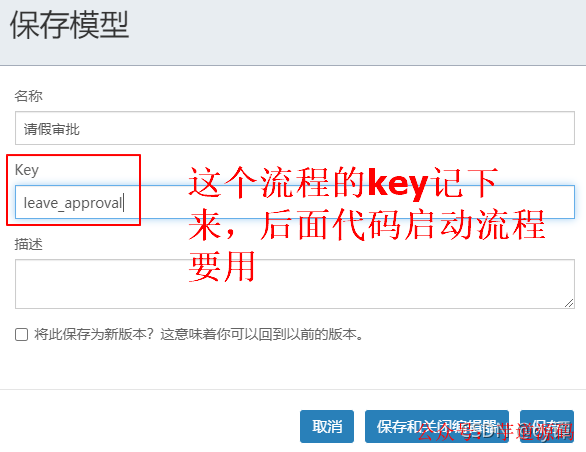

1、保留流程模型

2、顺序流可以设置流条件来限制流动，比如上面的网关出口就设置了条件

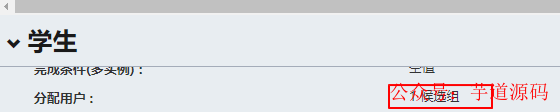

3、任务需要分配任务的执行用户，可以分配到候选组，也可以直接分配到候选人

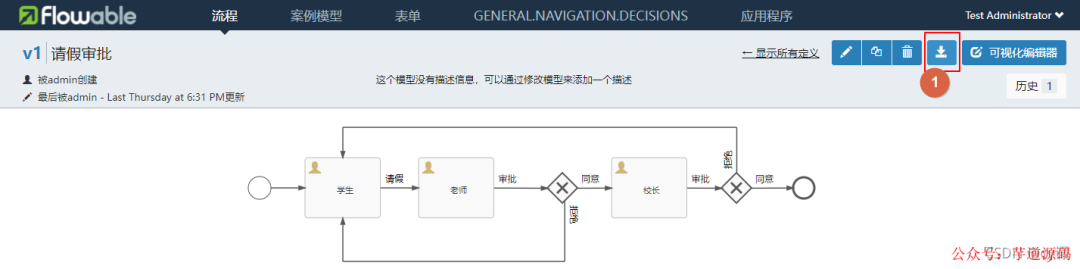

最后导出工作流文件

文件内容

<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-insmtece" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef">
  <process id="leave_approval" name="请假审批" isExecutable="true">
    <startEvent id="start" name="开始" flowable:initiator="startuser" flowable:formFieldValidation="true"></startEvent>
    <userTask id="stu_task" name="学生" flowable:candidateGroups="stu_group" flowable:formFieldValidation="true"></userTask>
    <sequenceFlow id="flow1" sourceRef="start" targetRef="stu_task"></sequenceFlow>
    <userTask id="te_task" name="老师" flowable:candidateGroups="te_group" flowable:formFieldValidation="true"></userTask>
    <exclusiveGateway id="getway1" name="网关1"></exclusiveGateway>
    <userTask id="mte_task" name="校长" flowable:candidateGroups="mte_group" flowable:formFieldValidation="true"></userTask>
    <exclusiveGateway id="getway2" name="网关2"></exclusiveGateway>
    <endEvent id="end" name="结束"></endEvent>
    <sequenceFlow id="flow1" name="请假" sourceRef="stu_task" targetRef="te_task" skipExpression="${command=='agree'}"></sequenceFlow>
    <sequenceFlow id="flow3_1" name="同意" sourceRef="getway1" targetRef="mte_task">
      <conditionExpression xsi:type="tFormalExpression"></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="flow2" name="审批" sourceRef="te_task" targetRef="getway1"></sequenceFlow>
    <sequenceFlow id="flow3_2" name="拒绝" sourceRef="getway1" targetRef="stu_task">
      <conditionExpression xsi:type="tFormalExpression"></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="flow4" name="审批" sourceRef="mte_task" targetRef="getway2"></sequenceFlow>
    <sequenceFlow id="flow4_1" name="同意" sourceRef="getway2" targetRef="end" skipExpression="${command=='free'}">
      <conditionExpression xsi:type="tFormalExpression"></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="flow4_2" name="拒绝" sourceRef="getway2" targetRef="stu_task">
      <conditionExpression xsi:type="tFormalExpression"></conditionExpression>
    </sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_leave_approval">
    这里先省略
  </bpmndi:BPMNDiagram>
</definitions>

4、bpmn文件导入

如果需要，可以把这个流程文件下载下来，直接导入使用

后台项目基于jdk8，使用springboot框架

spring 版本

<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.3.0.RELEASE</version>
    <relativePath/>
</parent>

项目依赖pom.xml

<dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-spring-boot-starter</artifactId>
    <version>6.6.0</version>
</dependency>
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>5.1.45</version>
</dependency>

项目配置application.yml

spring:
  datasource:
    url: jdbc:mysql://localhost:3306/flowable?useSSL=false&characterEncoding=UTF-8&serverTimezone=GMT%2B8
    driver-class-name: com.mysql.jdbc.Driver
    username: root
    password: 123456

1、Flowable的所有数据库表都以ACT_开头。第二部分是说明表用途的两字符标示符。服务API的命名也大略符合这个规则。

2、ACT_RE_: 'RE’代表repository。带有这个前缀的表包含“静态”信息，例如流程定义与流程资源（图片、规则等）。

3、ACT_RU_: 'RU’代表runtime。这些表存储运行时信息，例如流程实例（process instance）、用户任务（user task）、变量（variable）、作业（job）等。Flowable只在流程实例运行中保存运行时数据，并在流程实例结束时删除记录。这样保证运行时表小和快。

4、ACT_HI_: 'HI’代表history。这些表存储历史数据，例如已完成的流程实例、变量、任务等。

5、ACT_GE_: 通用数据。在多处使用。

5）流程运行时表（6个，RuntimeService接口操作的表）

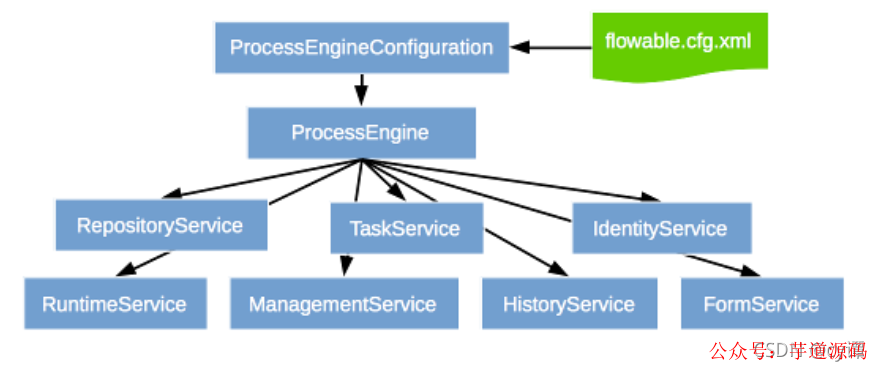

引擎API是与Flowable交互的最常用手段。总入口点是ProcessEngine。
